面板式浮子流量計

轉子流量計 2017年8月11日 06:23:57

面板式有機玻璃轉子流量計是一種以有機玻璃為主體的新型流量計，用于測量水流量。它的特點是外形美觀、重量輕、清晰度高、不易破例、使用壽命長。

型即帶流量調節閥。

產品價格：

價格	¥ 20.00~540.00元
起批量	≥1 臺

規格選型：

加工定制	是	品牌	華云儀表	型號	LZT/LZM
類型	浮子流量計	測量范圍	10-100LPM（m3/h）	精度等級	4
公稱通徑	10（mm）	適用介質	水，空氣	工作壓力	1.0（MPa）
工作溫度	80（℃）

面板（管道）式流量計

概述

面板(管道)式流量計也屬轉子或稱浮子)流量計，測量管選用優質透明有機玻璃。主要應用于凈水處理及環保工程配套，也可用于化工、石油、輕工、醫藥、化肥、食品、造紙及科學研究等部門，用來測量液體單相非脈動的流量。

面板式流量計具有透明度高、讀數直觀、不易破裂、重量輕、壽命長、安裝連接方便等特點。

技術參數

常用規格流量范圍	GPM		0.1-1	0.2-2	1-5	1-10	2-16	2-20	4-40	6-60	10-100	50-150
	LPM		0.5-4	1-7	2-18	5-35	4-60	10-70	15-150	25-250	50-350	190-550
精確度			±4%FS
重復度			±0.25%FS
***大壓力			1MPa/150psig (耐更高壓力需定做)
***高溫度			80℃/176oF
基本材質			Acrylic(有機玻璃)
浮球材質			316（不銹鋼）
導桿材質			316（不銹鋼）
固定螺釘材質			銅
管外接材質			UPVC,ABS(無毒)，（也可定做不銹鋼或銅鍍鎳）
上下支承套			F46
O形密封圈			硅橡膠或氟橡膠

※ 本公司可按照客戶要求定做，各種不同介質或流量范圍或不同連接尺寸及材質的轉子流量計，也可按

客戶要求定牌或來樣加工。

LZT—8系列面板式流量計

型號	測量范圍	介質	備注
LZT-0802M	2-20 l/h	水	不帶閥
LZT-0804M	4-40 l/h
LZT-0806M	6-60 l/h
LZT-0810M	10-100 l/h
LZT-0802M-V	2-20 l/h		帶閥
LZT-0804M-V	4-40 l/h
LZT-0806M-V	6-60 l/h
LZT-0810M-V	10-100 l/h
LZT-08A002M-V	0.1-1LPM	空氣	帶閥
LZT-08A01M-V	1-10SCFH/0.5-5LPM
LZT-08A02M-V	2-20SCFH/1-10LPM
LZT-08A04M-V	4-40SCFH/2-20LPM
LZT-08A08M-V	8-80SCFH/4-40LPM
LZT-08A10M-V	10-100SCFH/5-50LPM
LZT-08A20M-V	20-200SFH/10-100LPM

LZT—10系列面板式流量計

型號	測量范圍	介質	備注
LZT-1001M	0.1~1GPM/0.5~4LPM	水	不帶閥
LZT-1002M	0.2~2GPM/1~7LPM
LZT-1005M	1.0~5GPM/2~18LPM
LZT-1001M-V	0.1~1GPM/0.5~4LPM		帶閥
LZT-1002M-V	0.2~2GPM/1~7LPM
LZT-1005M-V	1.0~5GPM/2~18LPM
LZT-10A04M-V	0.4~4SCFM/12~120LPM	空氣	帶閥
LZT-10A08M-V	0.8~8SCFM/24~240LPM
LZT-10A12M-V	1.2~12SCFM/36~360LPM
LZT-10A16M-V	1.6~16SCFM/48~480LPM
LZT-10A24M-V	2.4~24SCFM/72~720LPM

LZT-25系列面板式流量計

型號	測量范圍	介質	備注
LZT-2510M	1-10GPM/5-35LPM	水	不帶閥
LZT-2516M	2-16GPM/4-60LPM
LZT-2520M	2-20GPM/10-70LPM
LZT-2530M	3-30GPM/12-120LPM
LZT-2535M	5-35GPM/30-130LPM
LZT-2540M	4-40GPM/15-150LPM
LZT-2510M-V	1-10GPM/5-35LPM		帶閥
LZT-2516M-V	2-16GPM/4-60LPM
LZT-2520M-V	2-20GPM/10-70LPM
LZT-25A40M	4-40SCFM/7-70m3/h	空氣	不帶閥
LZT-25A60M	6-60SCFM/10-100m3/h	空氣	不帶閥

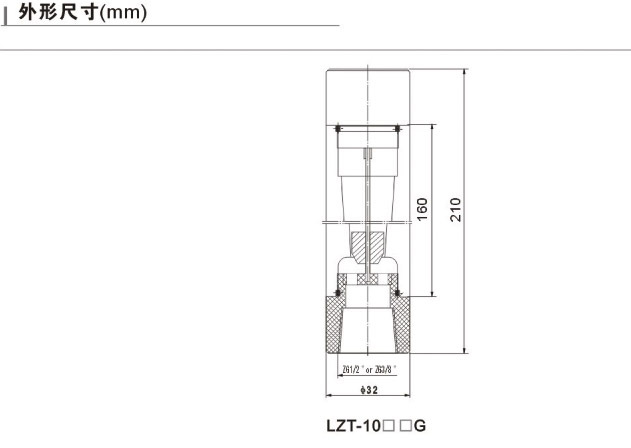

LZT-10系列管道式流量計

型號	測量范圍	介質	備注
LZT-1001G	0.1-1GPM/0.5-4LPM	水	圓形
LZT-1002G	0.2-2GPM/1-7LPM
LZT-1005G	0.5-5GPM/2-18LPM

undefined

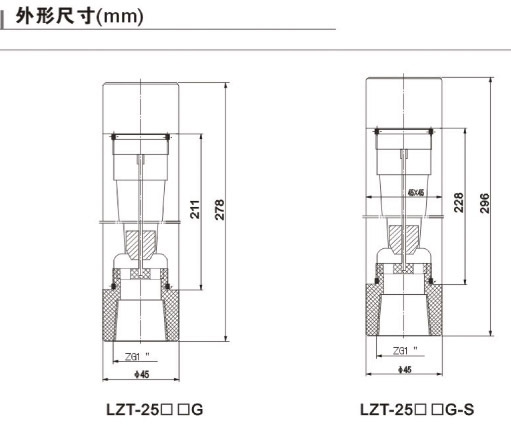

LZT-25系列管道式流量計

型號	測量范圍	介質	備注
LZT-2510G	1-10GPM/5-35LPM	水	圓形
LZT-2516G	2-16GPM/10-60LPM
LZT-2520G	2-20GPM/10-70LPM
LZT-2530G	3-30GPM/12-120LPM
LZT-2540G	4-40GPM/15-150LPM
LZT-2510G-S	1-10GPM/5-35LPM		方形
LZT-2516G-S	2-16GPM/10-60LPM
LZT-2520G-S	2-20GPM/10-70LPM

undefined

LZT-40/LZT-50系列管道式流量計

型號	測量范圍	介質	備注
LZT-4004G	4-40GPM/15-150LPM	水	圓形
LZT-4006G	6-60GPM/25-250LPM
LZT-4008G	8-80GPM/30-300LPM
LZT-4010G	10-100GPM/50-350LPM
LZT-4004G-S	4-40GPM/15-150LPM		方形
LZT-4006G-S	6-60GPM/25-250LPM
LZT-4008G-S	8-80GPM/30-300LPM
LZT-4010G-S	10-100GPM/50-350LPM

型號	測量范圍	介質	備注
LZT-5015G	50-150GPM/190-550LPM	水	圓形
LZT-5020G	50-200GPM/200-750LPM

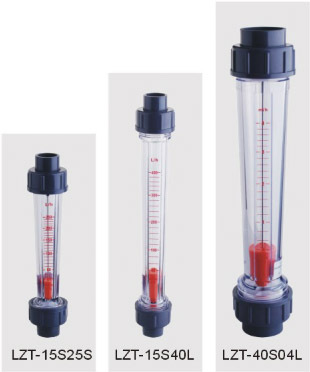

LZT-S系列塑料浮子塑管流量計

長管型

型號		測量范圍	介質	備注
LZT-15S06L		6-60L/h	水	不帶導桿
LZT-15S10L		10-100L/h
LZT-15S16L		16-160L/h
LZT-15S25L		25-250L/h
LZT-15S40L		40-400L/h
LZT-15S60L		60-600L/h
LZT-25S06L		60-600L/h
LZT-25S10L		0.1-1m3/h
LZT-25S16L		0.16-1.6m3/h
LZT-25S25L		0.25-2.5m3/h
LZT-25S30L		0.3-3m3/h
LZT-40S04L		0.4-4m3/h		帶導桿
LZT-40S06L		0.6-6m3/h
LZT-50S04L		0.4-4m3/h		不帶導桿
LZT-50S06L		0.6-6m3/h
LZT-50S10L		1-10m3/h
LZT-50S16L		1.6-16m3/h		帶導桿
LZT-100 LZT-125 LZT-150	S05L/F	8-50m3/h		法蘭連接，帶導桿
	S06L/F	12-60m3/h
	S09L/F	14-90m3/h
	S12L/F	18-120m3/h
	S15L/F	18-150m3/h
	S18L/F	22-180m3/h
	S20L/F	25-200m3/h

短管型

型號	測量范圍	介質	備注
LZT-15S06S	6-60L/h	水	帶導桿
LZT-15S10S	10-100L/h
LZT-15S16S	16-160L/h
LZT-15S25S	25-250L/h
LZT-15S40S	40-400L/h
LZT-15S60S	60-600L/h
LZT-25S10S	0.1-1m3/h
LZT-25S16S	0.16-1.6m3/h
LZT-25S25S	0.25-2.5m3/h
LZT-25S30S	0.3-3m3/h
LZT-32S04S	0.4-4m3/h
LZT-32S06S	0.6-6m3/h
LZT-50S10S	1-10m3/h
LZT-50S16S	1.6-16m3/h
LZT-65S25S	5-25m3/h
LZT-65S40S	8-40m3/h
LZT-65S60S	12-60m3/h
LZT-80S25S/F	5-25m3/h		法蘭連接，帶導桿
LZT-80S40S/F	8-40m3/h
LZT-80S60S/F	12-60m3/h

undefined

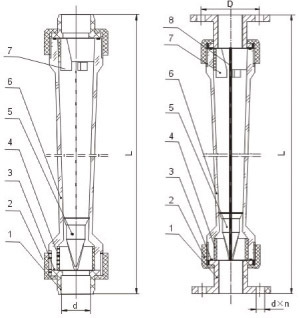

零件名稱及材料

序號	名稱	材料
1	接管	UPVC
2	螺帽	UPVC
3	“O”型密封圈	丁晴橡膠NBR
4	下止檔	UPVC
5	浮子	ABS包襯
6	錐管	AS
7	上止檔	UPVC
8	導桿	304/316

undefined

安裝尺寸

通徑	長管尺寸			短管尺寸			法蘭連接尺寸（PN1.0注塑法蘭）
通徑	L	d		L	d		L		D	d×n
	L	沉插	螺紋	L	沉插	螺紋	長管	短管
15	280	φ20	G1/2’’	200	φ20	G1/2’’	320	240	65	14×4
25	380	φ32	G3/4’’	226	φ32	G3/4’’	432	278	85	14×4
32	—	—	—	288	φ40	G1’’	—	351	100	18×4
40	417	φ50	G11/4’’	—	—	—	489	—	110	18×4
50	435	φ63	G11/2’’	341	φ63	G11/2’’	519	435	125	18×4
65	—	—	—	430	φ75	G2’’	—	522	145	18×4
80	—	—	—	—	—	—	540		160	18×8
100	—	—	—	—	—	—	555		180	18×8
125	—	—	—	—	—	—	555		210	18×8
150	—	—	—	—	—	—	555		240	22×8

采購指南

1.LZT-XXSXXL:長管型
LZT-XXSXXS:短管型
2、連接方式:/F:法蘭型
/N:螺紋連接
/口:沉插
3、特殊要求:如要防腐型(導桿襯F46)再加后綴/F46

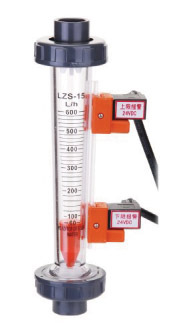

LZS-K1~K2報警型塑料管流量計

概述

k1（下限報警）和k2（上限報警)) 流量極限開關可在***小，***大或中間任何流量值發出報警信號。本產品安裝在LZS系列塑管流量計的測量燕尾導軌上，當浮子（內置永磁體）到達或超過極開關位置時。即發出信號。此時內部觸點就會開啟或關閉。由于采用了新的磁場感應技術，現在不再像過去那樣將浮子分別用于單穩態或雙穩態場合。

K1下限報警

當磁性浮子正處于（或低于）極限開關設定位置時，觸點閉合。當磁性浮子高于極限開關設定位置時，觸點斷開。

K2上限報警

當磁性浮子正處于（或高于）極限開關設定位置時，觸點閉合。當磁性浮子低于極限開關設定位置時，觸點斷開。

技術參數

1，絕緣電阻＞10°Ω

2.工作電壓 max.DC24V/24V.

工作電流 max 0.3A

3.工作溫度 0-55℃

4.防護等級 IP65

5.滯后（開和關位置） 4mm

6，開關時的恒定電流 max .DC 0.1A

遮斷功率 max.1A

7外形尺寸 45X20x45mm

技術參數

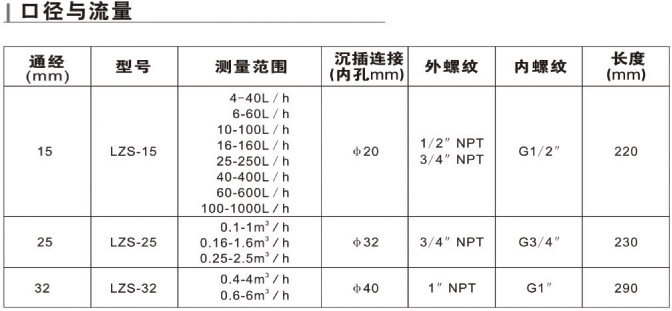

LZS系列主要部件：

錐管材料AS，浮子材料ABS。插管或內部螺紋連接材料PVC或尼龍PA6或PA66

工作壓力：≤0.6MPa

工作溫度：0-60℃

精度：±5％FS

w2(4)

undefined

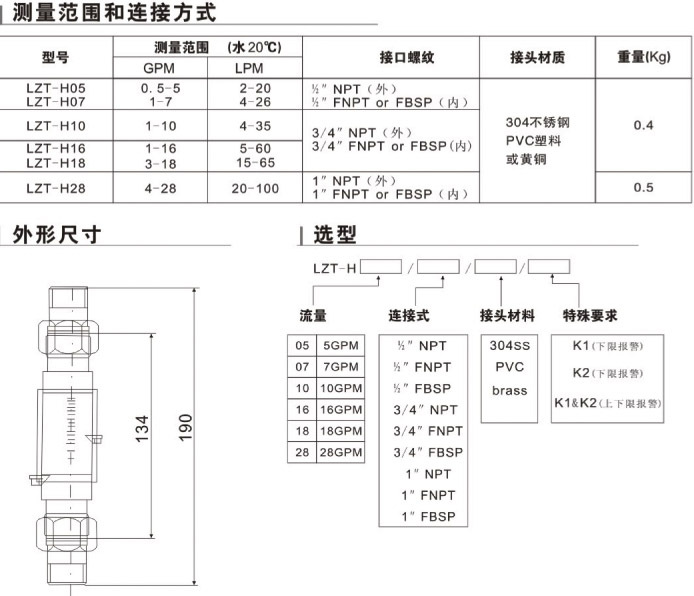

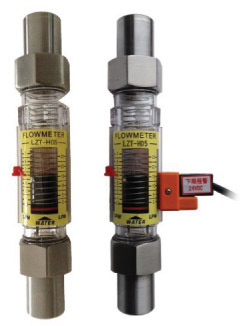

LZT-H水平型塑料管流量計

概述
LZT-T系列塑管流量計是一種變面積流量計。其主體材質是聚碳酸酯或聚砜,具有耐高溫，高壓等特性。由于浮子是在彈簧的壓縮作用下運動，而且浮子本身由PVC材料加工，重量輕，所以該流量計可以安裝于任意方向角度的管道中。同時，紅色的流量計指示標尺可以讓用戶直觀，簡捷的控制流量

工作壓力：≤1.0Pa
工作溫度：PC管體：0-80℃
測量精度：±6％FS

undefined

undefined

面板式有機玻璃轉子流量計

SKLZBYM-系列面板式流量計零部件的材質及代碼
面板式浮子流量計

面板式浮子流量計

SKLZBYM系列面板式流量計技術參數

型號	測量范圍			接口螺紋	精度	尺寸
	GPM (液體)	LPM (液體)	Nm3/h (氣體)			A	B	C	D	E	F	G	H
SKLZBY-15MZAT		15-150LPH	0.1-1 0.16-1.2 0.3-3 0.4-4	外ZG1/2" 內ZG1/4"	±4%	157	32	150	35	25	60	25	110
SKLZBY-15MZT		10-100LPH	0.6-6 1-10 1.6-16 2.5-25 4-40	外ZG1/2" 內ZG1/4"		175	32	168	35	25	76	25	127
		16-160LPH
		25-250LPH
	0.1-1	0.5-4
	0.2-2	1-7
	0.3-3	1-11
	0.5-5	2-18
SKLZBY-25MZT	2-10	10-35	20-100 40-160 50-250	外ZG1"		234	45	226	46	33	100	37	160
	4-14	15-50
	6-20	20-70
	10-35	30-130
	10-40	30-150
	15-45	50-170
SKLZBY-15MT	0.1-1	0.5-4	1-10 1.6-16 4-40	外ZG1/2"		216	32	206	37	36	100	28	165
	0.2-2	0.8-8
	0.3-3	1-11
	0.5-5	2-18
SKLZBY-20MT	2-10	8-40	2.5-25 6-60 16-80 16-160	外ZG3/4"		233	39	220	44	42	100	37	165
	2-16	8-60
	2-20	8-80
SKLZBY-25MT	3-13	10-50	20-200 25-250	外ZG1"		253	44	240	50	31	100	37	175
	6-24	20-100
	10-35	30-130
	10-45	30-170

SKLZBY-MZT/T系列面板式流量計零部件的材質及代碼

有無調節閥	接咀材質	O形圈材質
√1.黃銅 2.不銹鋼	√1.塑料PVC 2.塑料PP 3.塑料ABS 4.黃銅 5.黃銅鍍鉻 6.不銹鋼	√1.硅橡膠 2.氟素橡膠

注：
①LZBY有機玻璃轉子流量計耐溫<70℃，耐壓0.4Mpa.
②無接咀表示流量計本體螺紋尺寸，有接咀表示流量計接咀外螺紋尺寸。
③特殊規格、流量經雙方協商確認可按用戶要求設計加工.
